日産自動車九州工場　作業内容

日産自動車九州工場　特高変電設備更新工事

（　業務内容：施工及び管理業務　）



【　工事概要：新設　】



・事前工事　光ケーブル切替（変電所より各サブ変（ローカル側）
・接地工事　2.400㎡（主メッシュ＋補助メッシュ工法）
・新設洞道内　関連工事（ケーブル支持用縦金物取付＋照明設備＋排水ポンプ制御関連＋機器据付）
・ＳＷＧＲ25面体　関連工事（ベース設置＋機器搬入据付＋機内配線及び組立）
・特高監視盤・制御盤35面体　関連工事（ベース設置＋機器搬入据付＋機内配線及び組立）
・特高監視盤・制御盤用　架台（溶融亜鉛メッキ）製作　現地組立関連工事
・GIS＋Tr（２基）＋ベース設置＋機器搬入据付＋組立、＜別途メーカー側工事＞
・コンデンサー更新　4基（ベース設置＋機器搬入据付＋機内配線及び組立）
・22ｋV　CVT325ｓｑケーブル関連工事（ケーブル延線（延線機使用）＋中間・端末側　端末作業＋切替工事）
・制御・通信ケーブル関連工事（ケーブル配線＋端末作業＋切替工事）
・場内　外灯新設　関連工事（外灯据付＋試験調整）
・工場外壁　スレート板　張替（撤去品搬出口箇所の復旧）
・他地区との遠方監視化　光ケーブル関連工事　



【　工事概要：除却　】



・既設変電設備220ｋV　関連工事（GCB・LS・PD・CT・CH・ほか鉄骨架台　解体＋搬出　※建屋内奥行100ｍ×横幅40ｍ）
・搬出用ステージ　組立及び解体

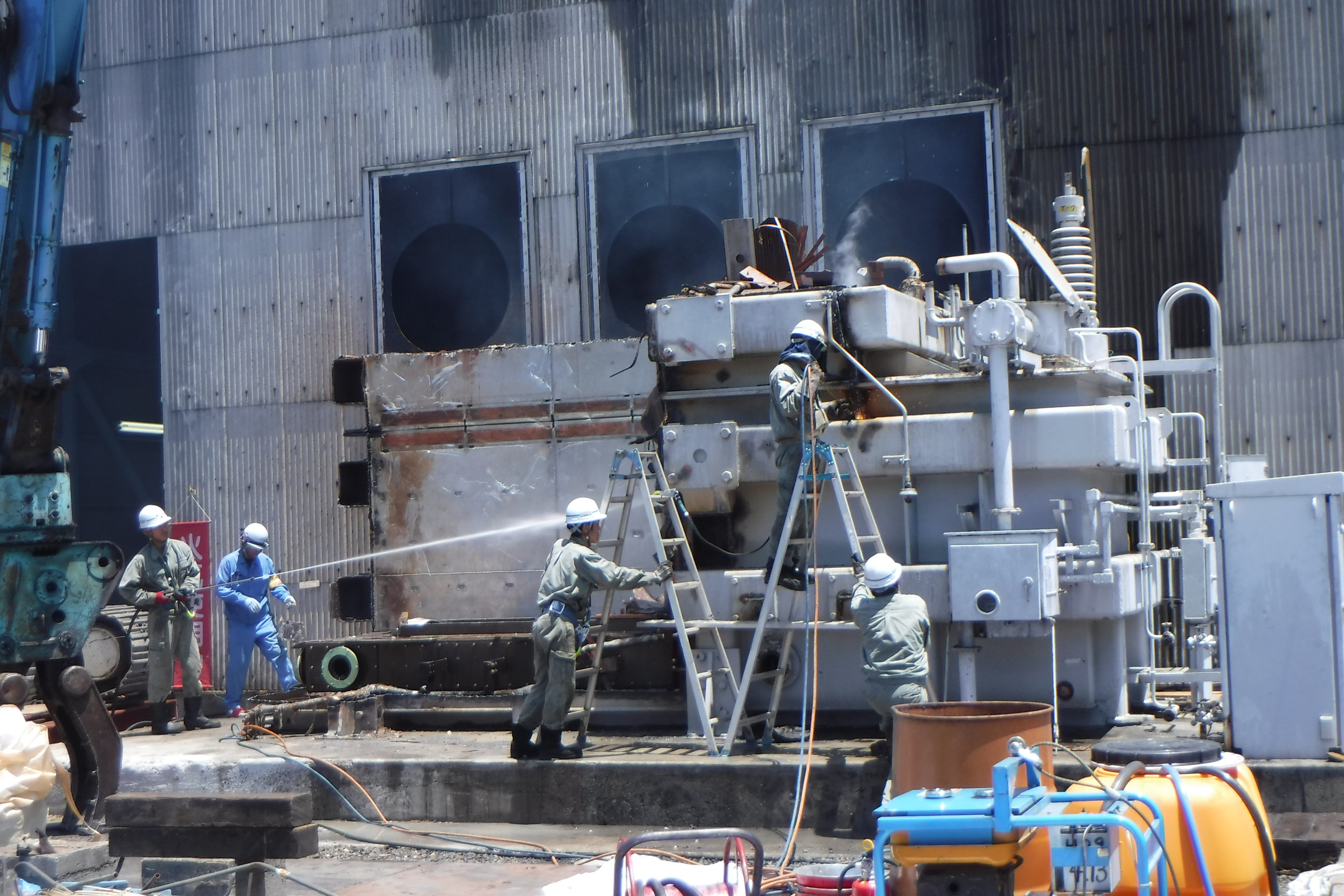

・変圧器解体　75MVA　関連工事（ガス溶断＋解体＋搬出）
・PCB検体　回収作業（タンクローリー車　使用）
・SF6ガス　回収作業
・既設SWGR12面体　関連工事（解体＋搬出）
・特高監視盤・制御盤30面体関連工事（解体＋搬出）
・遠方監視盤　関連工事（各サブ変＜ローカル側＞　解体＋搬出）
・22ｋV　CVT325ｓｑケーブル関連工事（撤去＋搬出）
・制御・通信ケーブル関連工事（撤去＋搬出）
